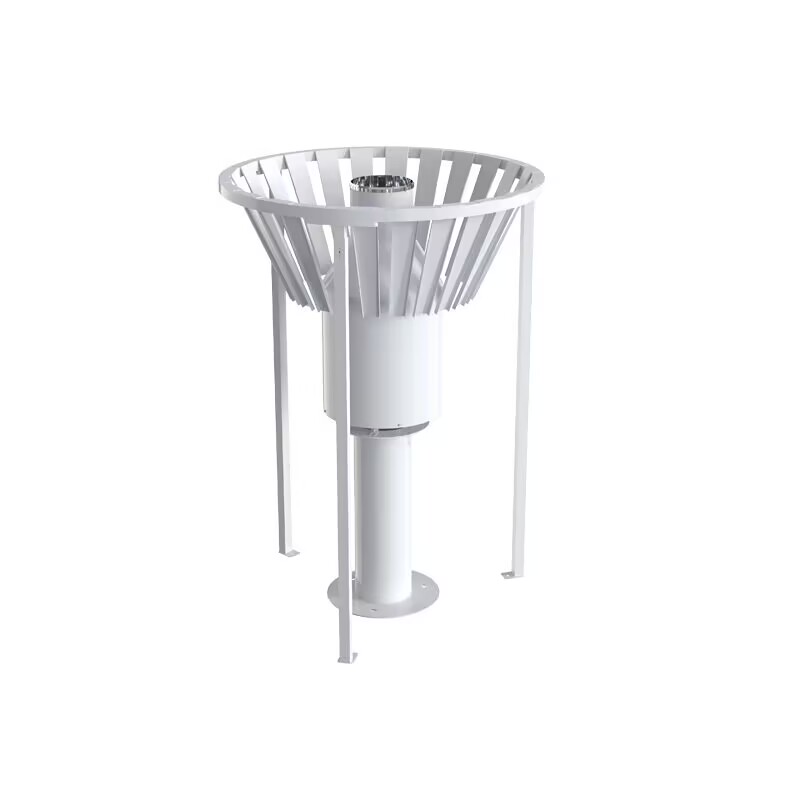

稱重式雨雪量計又稱雨雪量計,高精度稱重式雨雪量計,稱重式雨雪量計主要由主控裝置、承雨口、集水器、排水裝置、稱重傳感器、保護外殼、安裝基座、防風圈等組成,可利用高精度稱重傳感器測量降水增量,可進行降雪、降雨及雨夾雪、凍雨等全類型降水量進行監測,并配備加熱模塊,在嚴寒天氣下也能正常工作
工作原理:稱重式雨量計基于稱重原理技術,利用高精度稱重傳感器測量“降水增量”,可進行固態(降雪)、液態(降雨)及固液混合態(雨夾雪、凍雨)等全類型降水量監測。
硬件配置:稱重式雨量計主要由主控裝置、承雨口、集水器、排水裝置、稱重傳感器、保護外殼、安裝基座、防風圈等組成。
符合國標:
中華人民共和國水利部發布的SL/T 811.4-2021《降水量觀測儀器》水利行業稱重式雨量計標準。
中華人民共和國氣象局發布的QX/T 320-2016《稱重式降水測量儀》氣象行業稱重式雨量計標準。
供電電源】:10~30V DC
平均功耗:
高寒型:30W(配備加熱模塊,供電DC12V)
通訊方式:
脈沖型:使用方通過獲取雨量計的脈沖通斷次數,依據雨量計相應分辨率計算不同時間段內的降雨量。
RS485型:雨量計為Modbus-RTU協議,設備自帶時鐘,內部預設了多種已定義好的雨量程序,包括“當天降雨量”、“分鐘降雨量”、“昨日降雨量”、“總降雨量”、“降雨強度”等參數,使用方可通過485指定直接讀取以上降雨量數據
分辨率:0.1mm/0.2mm/0.5mm/1mm
雨強范圍:6~1800mm/h
典型精度:
當降水量≤10mm時,最大允許誤差為土0.2mm;
當降水量>10mm時,最大允許誤差為±2%;
工作環境:-35℃~+65℃,0%RH~95%RH非凝露
主控裝置:
采集稱重傳感器的實時數據。
將獲取的重量信息轉化為脈沖、RS485輸出信號。
當水量達到設定閾值,控制排水裝置自動排水。
現場溫度較低,控制加熱設備加熱,避免雨雪結冰現象發生。
承雨口:
承雨口內壁深度大于100mm,可保證進入承雨口的降雨不會濺出承雨口外。
承雨口內徑φ200+0.6mm
刃口銳角40°~45°
集水器:
集水器位于承雨口下方,收集降水,為不銹鋼材質筒型結構。
集水器容量默認為28L,支持聯動主控裝置控制自動排水。
排水裝置:
當水量達集水器容量的80%時,排水裝置啟動控制自動排水。
排水裝置排水過程約持續1min,排水期間不計量降雨量,排水結束后集水器內會剩余1-2L左右的液體。
因防凍液與降水混合,過程中會排出部分防凍液,冬季若出現排水現象,注意更換防凍液。
蒸發抑制油因密度較小,漂浮在液體表層,不會隨液體自動排除。
稱重傳感器:
稱重部件采用壓電式稱重傳感器感應壓力變化,將降水增量轉化成相應的降水量輸出。
稱重傳感器采用封閉式結構,承載式稱重方式。
保護外殼:
保護外殼可保護降水稱重單元和降水數據處理單元等部位。
保護外殼采用不銹鋼材質,表面噴涂白色亞光防鹽霧腐蝕涂層。
外殼設計呈“凸”字型,可起到防風、減少蒸發和增加降水捕獲量的功能
安裝基座:
安裝基座便于裝卸,并對稱重傳感器、排水裝置、主控裝置起到一定的防護作用。
安裝基座牢固、可靠,宜具有減振、調平功能。
采用不銹鋼材質,表面噴涂白色亞光防鹽霧腐蝕涂層。
防風圈:
防風圈由圓形龍骨、T型架、風擋單片組成,表面噴涂白色亞光防鹽霧腐蝕涂層。
在有固態降水監測需求的場地,安裝的稱重式雨量計宜加裝防風圈。
