一.水質電導率傳感器應用環境說明
水質電導率傳感器又稱在線電導率傳感器,水質在線鹽度溫度傳感器,水質電導率傳感器具有安裝方便,簡單,3/4NPT管螺紋,便于沉入式安裝或安裝在管道和罐體,能夠實時監測廢水處理過程中的水質變化情況,可用于飲用水源、工業廢水處理、農業灌溉,還是環境監測、海洋研究等領域使用。
用于環境水質檢測、各種高/低離子強度的水樣測試,能夠滿足大多數工業/環境應用對在線電導率測量的要求。
信號輸出:RS485(MODBUS-RTU)。
內部信號隔離技術,搞干擾性強。
良好的再現性,熱穩定性,低漂移,體積小,響應速度快
安裝方便,簡單,3/4NPT管螺紋,便于沉入式安裝或安裝在管道和罐體
性能穩定,使用壽命長
IP68防水標準
24*1.2 18*1.5*2 28*2 2
二.水質電導率傳感器技術性能和規格
1.技術參數
測量原理 | 接觸式電極法 |
信號方式 | RS485(MODBUS-RTU) |
測量范圍 | 0~5000 μS/cm |
測量分辨率 | 1 |
測量精度 | ± 1.5%; ±0.1 °C |
響應時間 | 約 30s (98%靜止液體) |
外殼材質 | ABS 和 316L 不銹鋼 |
溫度補償 | 自動溫度補償(M1820Z) |
電纜長度 | 標配 5 米 |
供電電壓 | 12-24VDC(0.4W@12V) |
測量環境 | 溫度 0~50℃(不結冰) ,< 0.2MPa |
防水等級 | IP68 |
安裝方式 | 浸入式安裝,NPT3/4 螺紋 |

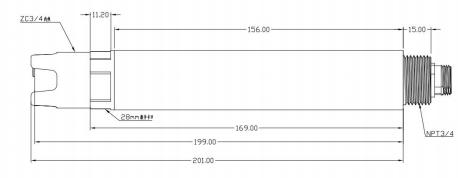

2.尺寸圖
傳感器接頭為M12航空插頭連接器5芯母座
三.安裝和電氣連接

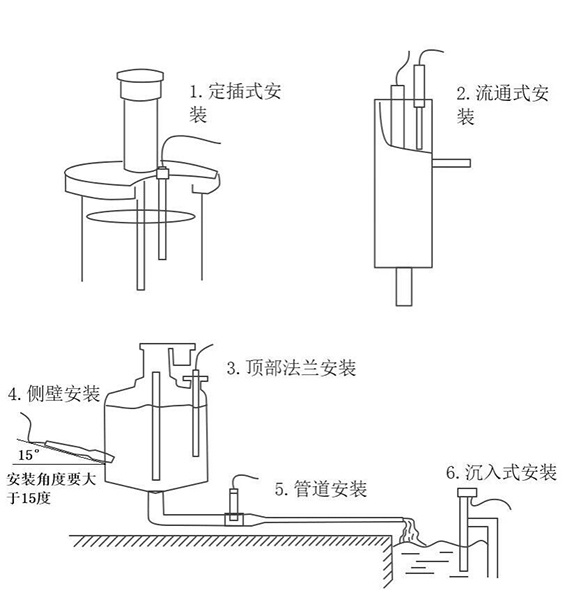

1.安裝
注意:傳感器安裝時不能倒置或者水平安裝,至少傾斜15度角以上安裝。
2.電氣安裝
線纜為5芯屏蔽線,線序定義:棕色-電源線(12~24VDC)
黑色-地線(GND)
藍色-485A綠色-485B
黃色-4-20mA電流輸出(未用可懸空)
通電前應仔細檢查接線順序,避免因接線錯誤而造成不必要的損失。
四.維護和保養
1.使用和維護
常規的電極需要進行周期性的清洗和校準,保養周期由客戶根據自己的工況來決定。常規電極的清洗方法:用軟毛刷清除附著物(注意避免劃傷電極表面),再用蒸餾水清洗,之后進行校準操作。
