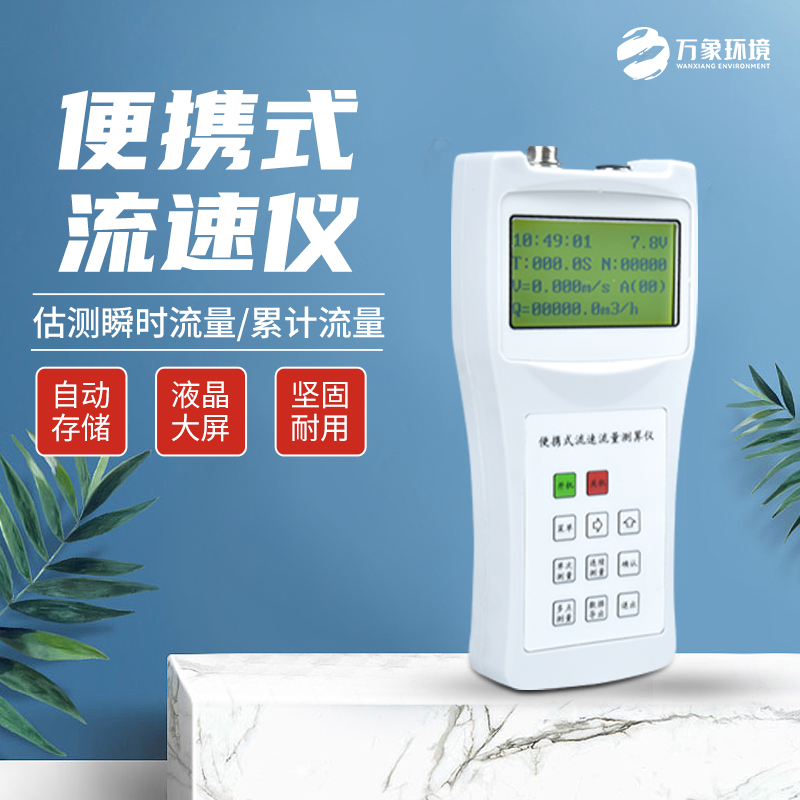

一、便攜式流速儀產品簡介
便攜式流速儀又稱便攜式流速測算儀,便攜式流速流量儀,便攜式流速儀主要適用于接收各種干簧管式流速儀、接觸絲式轉子流速儀、光纖式流速儀、霍爾式流速各種流速儀產生的信號,并具有存儲功能、通訊功能,進行明渠流速、流量測量。
LS300-A流速流量測算儀(簡稱便攜式流速儀)是專門為水文站、廠礦、環保監測站、農田排灌、水文地質調查等部門在野外進行明渠流速、流量測量而研制的。
二、主要用途
LS300-A流速流量測算儀作為傳統型轉子式流速儀器的主要配套產品,用于接收給定時段內流速儀產生的信號,并由此自動測算出該時段內平均流速、流量、可加擴展功能測量水位、計算規則斷面面積。
LS300-A流速流量測算儀主要適用于接收各種干簧管式流速儀、接觸絲式轉子流速儀、光纖式流速儀、霍爾式流速各種流速儀產生的信號,并具有存儲功能、通訊功能。
LS300-A流速流量測算儀在訂貨前需要告知配套使用那種流速儀傳感器,否則按默認干簧管式傳感器發貨。
三、主要技術性能及參數
測速公式:v=a+b*R/T(m/s)(自動計算)
測速范圍:0.01—4.00m/s(可到5.00m/s)
測算誤差:≤1.5%
顯示:4*16位液晶顯示
測量方式:測桿定位測量
測量深度:0.45m
采樣容量:采用mf-89可編程函數計算器讀出結果值
讀取方式:采用mf-89可編程函數計算器讀出結果值
工作溫度:0°C?50°C
功耗:<50mA
電源:DC 7.2V
通訊方式:RS232
時鐘誤差:小于等于2min/year
發射原件:原件壽命長,可達10000小時以上;發射光束穿透力強,可適用于一定濁度的液體
傳感器:采用光纖導光,除非接觸檢測外,并具有防水耐溫、防爆、抗強磁場和抗電器干擾等優點
儀表可以估測瞬時流量、累計流量,關于流量計算具灌溉渠道系統量水規范GB/T201303-201第7部分
四、測量原理
流速測量:流速儀在水力推動下,其內置信號裝置產生轉數信號。從而,可根據某個單位時段內流速儀產生的信號總數,由以下公式計算出流速:v=a+b*R/T(m/s)
v一測流時段內平均流速(m/s)
b一旋槳(或旋杯)水力螺距(m)
a一流速儀常數(m/s)
T一測流歷時(s)
R—T時段內流速儀轉子的總轉數
對某個個體流速儀來說,b和a為定值。因此,測流時,只要測出T和R值,即可計算出流速。
流量測量:輸入被測斷面類型,并手工輸入(或者通過輔助傳感器測量)規則斷面的水位、寬度計算斷面面積,儀表更具Q=V*S測算流速Q值
