一、灌區流量監測系統產品簡介
灌區流量監測系統又稱流量實時監測設備,明渠流量監測系統,灌區流量監測系統可優化配置灌溉用水,調整用水結構,實現農業灌溉地下水計量的規范統,管理,保障灌區可持續發展的實際需要。
WX-ML3雷達波定點在線測流是一種全自動流量遙測系統,可以全程監測明渠水流量過程。該測流系統不受溫度、濕度、降雨、水深、渾水、水面漂浮物影響,非常適合灌區、河道等明渠渠道水情下的流量測驗。
二、組成部分
主要組成設備
(1)雷達水位表面流速流量三合一;
(2)遙測終端機RTU;
(3)太陽能供電系統;
(4)立桿與支架;
(5)避雷接地。
三、工作原理
雷達表面流速儀是基于脈沖雷達技術原理測量河渠水體表面流速,同時與雷達水位傳感器配合使用,安裝在河道、灌區等明渠渠道的規則型斷面處,計算流量,即:在規則斷面處,測量出水流通過該斷面的速度,同時測量出水體的深度,通過數學幾何原理計算出通過該斷面的水流流量。
四、測流站特性

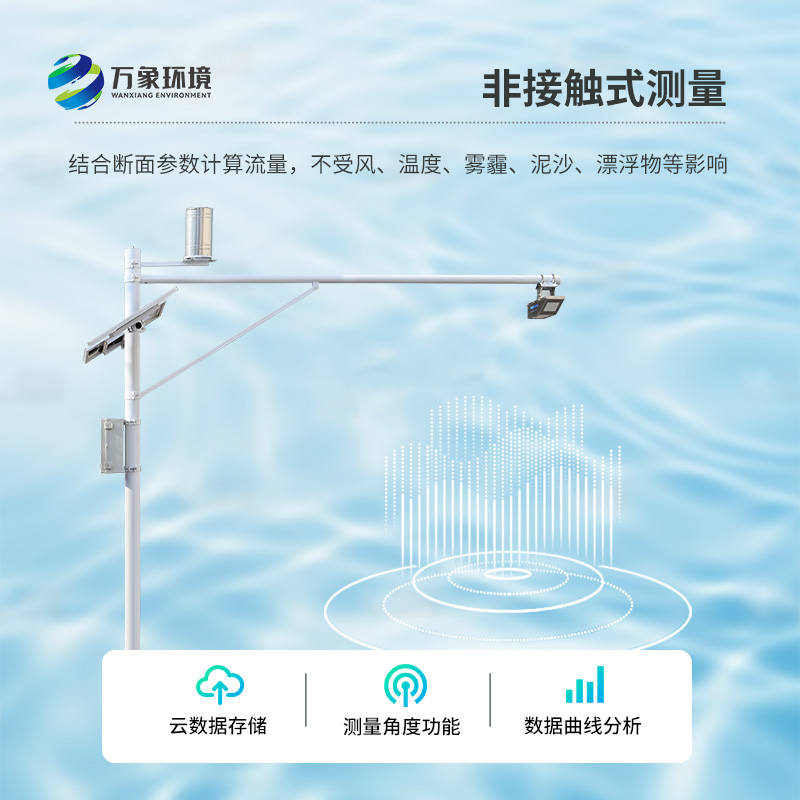

雷達表面測流系統的主要特性是采用非接觸式方式測流,其主要有一套雷達水位流速流量三合一傳感器組成,通過立桿架設方式懸空于渠道上方,通過對規則斷面的水位深度及瞬時表面流速的測量,計算出此一時刻通過該斷面的流量。主要特性如下:
(1)優勢
采用非接觸式,可帶水安裝,不受渠道水流、積水限制;
無阻水現象;
不易受渠道中的雜物、漂浮物影響;
不受水質、泥沙含量的影響;
適用于流速較快、流量較大的渠道。
(2)干擾因素
風速的影響:風速容易造成水面的波動,產生誤報誤測現象;
流速較慢:當水面流速較慢時候,測量誤差增大;
風沙天氣:風沙天氣對雷達波的信號強度影響較大,致使測量誤差較大;
強降雨天氣:遇到強降雨的天氣,雷達波容易受雨強影響,致使測量誤差較大。
五、技術參數
水位測量
測距范圍:0.4-40米
測距精度:±1cm
測距分辨率:1mm
間隔時間:1-5000min
流速測量
范圍:0.15~15m/s
測速精度:±2%
速度分辨率:0.01m/s
流量測量
流量=平均流速x過流斷面面積x修正系數
平均流速由流速計采集流體表面流速,并經過模型計算得到
過流斷面面積由水位計測得的水位以及斷面信息算出
