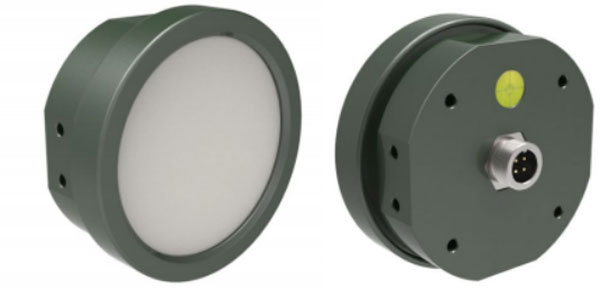

1、雷達水位計產品概述
雷達水位計又稱雷達液位計,雷達物位計,雷達水位計是專門針對水位測距設計的,采用 FMCW 模式,非接觸式安裝設計, 體積小巧, 結構緊湊,精度高, 功耗低,適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。
WX-LDS1毫米波雷達是專門針對水位測距設計的,該模塊采用 FMCW 模式,非接觸式安裝設計, 體積小巧, 結構緊湊。精度高, 功耗低, 抗干擾能力強, 適用于湖泊河流、山洪預警、蓄水池、污水管網等水位監測。
2、產品主要參數指標
參數 | 符號 | 最小值 | 典型值 | 最大值 | 單位 | 說明 | |
發射機 | |||||||
發射頻率 | ? | 77 | 81 | GHz | 帶寬 4G | ||
輸出功率(EIRP) | Pout | 13 | 20 | dBm | |||
天線角度(參考圖 4) | |||||||
波束寬度 | (-3dB) | 水平方向 | 14 | ° | |||
垂直方向 | 10 | ° | |||||
電源 | |||||||
工作電壓 | VCC | 9 | 12 | 24 | V | ||
工作電流 | ICC | 20 | mA | 典型值 | |||
環境 | |||||||
工作溫度 | TOP | ﹣45 | + 85 | ℃ | |||
尺寸(長 x 寬 x 高) | Φ74 x 29.7(帶外殼) ,60 x 38 x 1.2(模塊) | mm | |||||
重量 | 100 | g | |||||
測量指標: | |||||||
測距范圍 | 0.1~40m | ||||||
測量精度 | ±5mm | ||||||
分辨率 | 1mm | ||||||
數據刷新 | 40ms 最快 |
說明: 雷達工作頻段為 80GHz,測距的范圍 40 米為最大測量范圍, 根據物體
RCS 的大小, 探測距離的最大值會 有偏差。

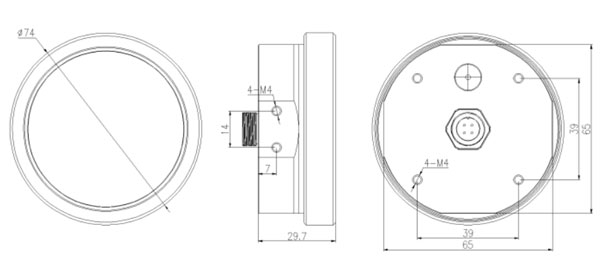

3、產品尺寸
