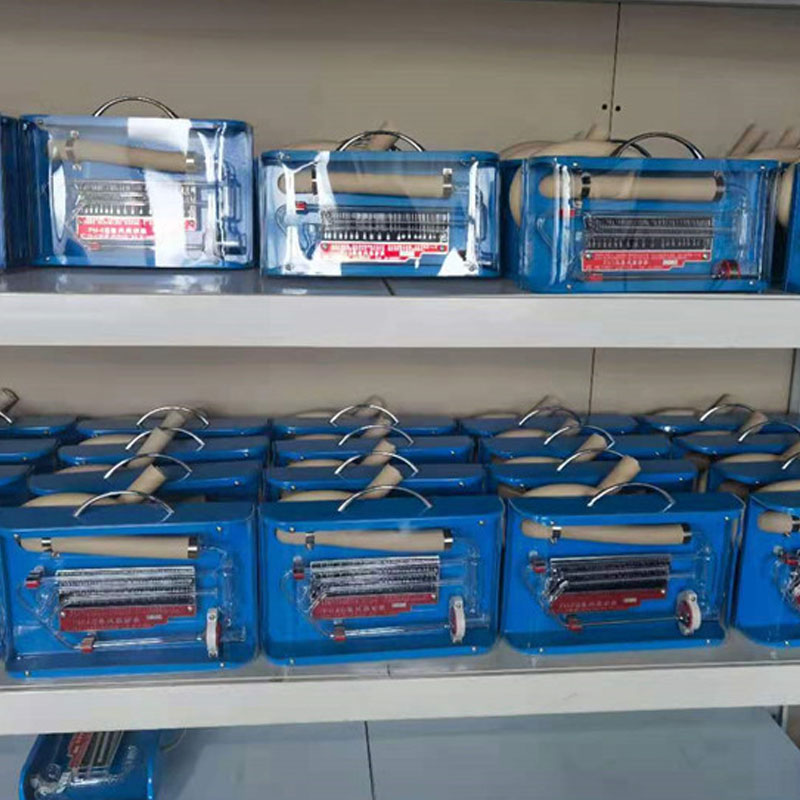

一、麥氏真空表產品簡介
麥氏真空表又稱麥氏真空計,轉動式壓縮真空計,麥氏真空表可進行壓強測量,還可以作為真空計用來校驗一些相對真空計,故被廣泛用于工業、國防、科研、、制冷等真空度測量工作之中。
麥氏真空表又名麥克勞真空計,流體式真空計,轉動式壓縮真空計,是根據理想等溫壓縮的波義耳--馬略特定律測定真空度的,故而測量值具有“絕對”的意義。
二、產品用途
1.麥氏真空表主要用于真空工業生產中對低真空的測量,廣泛應用于中央空調澳化鯉制冷機組、冶金、金屬鎂冶煉、石油化工.真空爐、真空干燥箱、電子管、高壓電力設備、醫藥、科學實驗、教育研究及計量院等。
2.因為麥氏真空計可以通過本身的參數,直接算得壓強值,所以它除了進行壓強測量外,還可以作為“絕對真空計”用來校驗-些相對真空計,比如電阻真空計,熱偶真空計及薄膜真空計等。
三、技術參數
規格型號 | 測量范圍 | 精度 | 執行標準或規程 | 外形尺寸 |
PM-2 | 0.1-650Pa-20KPa | 土20% | ZBY353-85Q/SSUPC01-2001 | 280x95x135mm (長x寬x高) |
PM-3 | 0.1-650Pa | 土20% | ||
PM-4 | 0.1-650Pa | 土30% | 280x100x210mm (長x寬x高) | |
PM-3J | 0.1-1200Pa | 土8% | ||
PM-4J | 0.1-1200Pa | 土10% |
四、工作環境條件
溫度-5~38℃,相對濕度≤85%
五、安裝使用說明
1.安裝前:將麥氏真空表從包裝內取出,應首先對儀器的玻璃管部分進行仔細觀察,在確定未破碎的前提下,先把真空膠管靠近儀表端的尼龍扎帶剪斷,然后將真空管豎直拎起,使管內的工作介質(Hg)回流到玻璃管中去。
2.安裝:把真空膠管有膠塞端的尼龍扎帶解除,將膠塞取出內口涂上真空油脂和被測真空設備連接,連接處須焊接真空閥門控制管路的開合。必要時可在接口處套上一個緊箍圈,擰緊卡箍,嚴防漏氣。
3.讀數:使儀表在水平的狀態(把手向上)運轉真空設備1-3分鐘,然后緩慢打開真空閥門儀表進入測量狀態,在測量狀態下持續3-5分鐘(真空泵大小不同,持續時間有所長短,作業過程中根據經驗自行判斷),將儀表豎直讀數,具體操作請參閱儀表表牌印刷所示。
4.測量結束:應先將儀表恢復至水平狀態(把手向上),使測量介質全部回到玻璃管下端,然后再關閉真空閥門。必要時應用夾子將真空橡皮管夾緊,使之與真空系統隔離,這樣能保證真空表內水銀清潔,也能避免真空表被取下分離時,大氣強烈沖擊真空表使其破碎;如不將真空表取下,應在機械真空泵停止后,一定要將機械泵與真空系統的閥門關閉,并將機械泵內放入大氣以免機械油返入真空系統及真空表受到油的污染
六、維護于保養
1.麥氏表運輸或使用時必須嚴防倒置平臥,以防水銀倒回真空核皮管內或水銀珠進入中間閉管毛細管內堵塞毛細管影響測量精度因此在每次使用前必須先將真空像皮管向上豎直,使水銀能流回真空表玻璃管內。
2.在測量時真空表為直立狀態,嚴禁將任何氣體強烈地放入直空系統,以免沖擊玻璃管內水銀,致使擊碎玻璃管。
3.麥氏真空表運輸或使用中不慎致使水銀珠進入中間玻璃毛細管(測量閉管)被粘住,此時可用一臺機械真空泵單獨對麥氏表進抽氣,并將真空表往復施轉擺動,能使玻璃管內粘注的水銀回流入水銀容器中。
4.真空表工作介質(Hg)汞已經過特殊處理,有很高的純潔度,因長期使用而引起的水銀氧化污染會直接影響到測量精度,應及時返廠維修校準,合格后方可使用。
