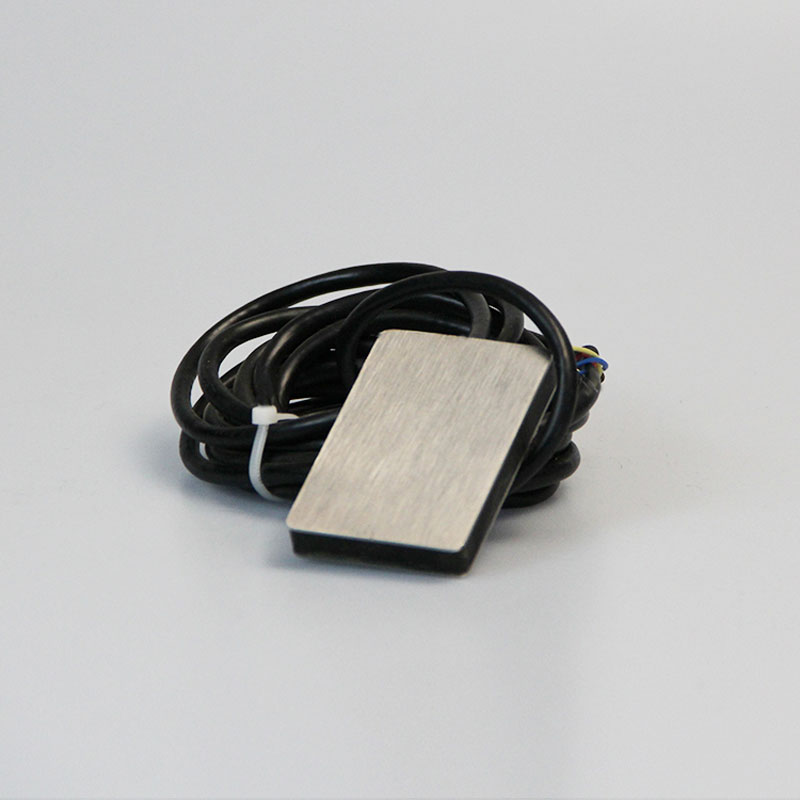

一、土壤熱通量傳感器產品概述
土壤熱通量傳感器又稱作熱流板、土壤熱通量板、熱流計等,土壤熱通量傳感器是用來測量熱通量的儀器,可以用于土壤內部測量,容易操作,特別適用于測量土壤和建筑墻體、玻璃墻體的熱導率。
土壤土壤熱通量傳感器又稱作熱流板、土壤熱通量板、熱流計等名稱,是用來測量熱通量的儀器,可以用于土壤內部測量。它通過一個熱電堆,以電壓形式輸出,電壓正比于熱通量,它容易操作,特別適用于測量土壤和建筑墻體、玻璃墻體的熱導率。利用埋在土中2cm處的熱通量板所測量得到的土壤熱通量值。一年當中,它是隨著季節的變化而變化,夏季土壤熱通量為正值,既有熱量進入土壤層中,而且量值較大;冬季則土壤熱通量為負值,土壤中的熱量向大氣釋放,但量值較小。
二、適用范圍
本品可廣泛用環境、農業、林業、種植、建筑、等領域。
三、技術參數
供電電壓:□12-24V□5V
輸出信號:□電流型4~20mA□0-2V□RS485定制
測量范圍:-200至200 w/m2
內阻小于300Ω
測量精度:小于5%
熱流計算公式
熱流量(w/m2)=系數(w*m-2/mv)*輸出
工作電流:12V上電約26mA
四、功能特點
1.體積小巧,測量快速準確
2.低功耗設計,采用合理的功耗控制模式
3.性能穩定
五、測量方法

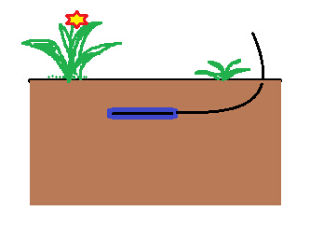

1.土壤中測量方法
應該使板面與熱流量方向相垂直,水平放置于土壤層中。傳感器的埋設深度,通常是距自然下墊面3-10厘米深處,應盡量避免直接設置在土層表面,因為自然下墊面并非幾何平面,表面的微小起伏將使傳感器讀數失去代表性,同時傳感器的上表面直接與空氣接觸也可能產生輻射誤差。通常在觀測場地選擇一塊具有代表性的地段,用鏟刀垂直向下挖一剖面,
從土壤表面向下沿剖面量出所需要的深度,然后沿水平方向掏空,其大小正好可以放置熱流板,并使傳感器的上下兩側面能與土壤保持良好的接觸,將導線沿剖面引出再將土壤回填。但要注意,熱流板的埋設深度應該是其中心線與土壤表面的距離。

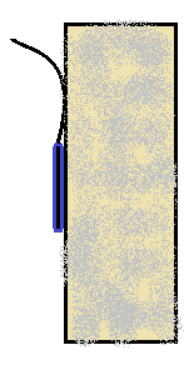

2.墻面上測量方法
首先將熱流傳感器表面均勻涂上凡士林,將涂有凡士林的熱流傳感器貼在墻體表面,使墻體和熱流傳感器能夠進行緊密接觸,停留幾分鐘后,待熱流傳感器適應環境溫度后可開始測量。
